本文介紹了用差示掃描量熱儀(DSC)測試覆石蠟相變儲能材料相變潛熱和相變溫。

相變儲能材料利用物質(zhì)在固態(tài)和液態(tài)之間轉(zhuǎn)變的特性，實現(xiàn)能量的吸收和釋放。當(dāng)溫度超過相變溫度 時 ，這些材料會吸收熱量并轉(zhuǎn)變?yōu)橐簯B(tài) ，從而為動力電池、電子元器件等產(chǎn)品降溫。根據(jù)客戶的需求 ，相 變儲能材料可以通過不同配方調(diào)整成任意相變溫度 ，范圍通常在-30℃至 80℃之間。

上海和晟 HS-DSC-101 差示掃描量熱儀

石蠟作為一種常見的相變材料，在建筑節(jié)能、電池?zé)峁芾淼阮I(lǐng)域發(fā)揮著重要作用。相變潛熱和相變溫 度是評估其性能的關(guān)鍵指標(biāo)之一 ，但其測定可能受到多種因素的影響。

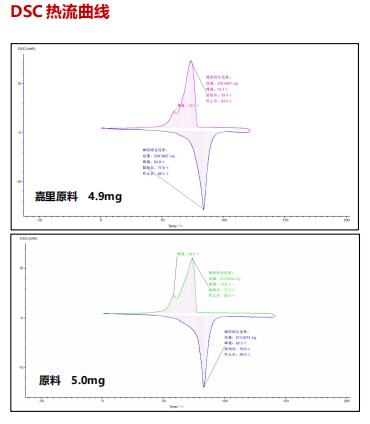

DSC測試相變儲能材料相變溫度

分析

石蠟是一種混合物，熔點一般在一個溫度范圍，相變過程包含固固相變和固液相變。通常情況下 ，以 室溫為起始溫度可能會忽略 50℃左右的固固相變 ，會導(dǎo)致結(jié)果偏低。通過 DSC 軟件分析相變熱流曲線 ， 我們確定樣品的固固相變開始溫度約為 77℃ , 固液相變結(jié)束溫度約為 89℃。為了更好的觀察蠟相變過程， 保證測試的準(zhǔn)確性和一致性 ，建議將測試的起止溫度設(shè)定為 10℃至 120℃ , 根據(jù)實際情況進行適當(dāng)調(diào)整。

在差式掃描量熱儀研究中，我們實驗升溫速率、樣品質(zhì)量以及起止溫度等因素對相變溫度和相變潛熱 的影響，以確定最佳的測試條件。我們選用了約 5mg 的石蠟樣品，升溫速率設(shè)定為 10℃/min，起止溫度 范圍為 0℃至 120℃ , 這樣能夠快速而準(zhǔn)確地獲取相變溫度和相變潛熱值 ，并且測試結(jié)果具有良好的重復(fù)性。
